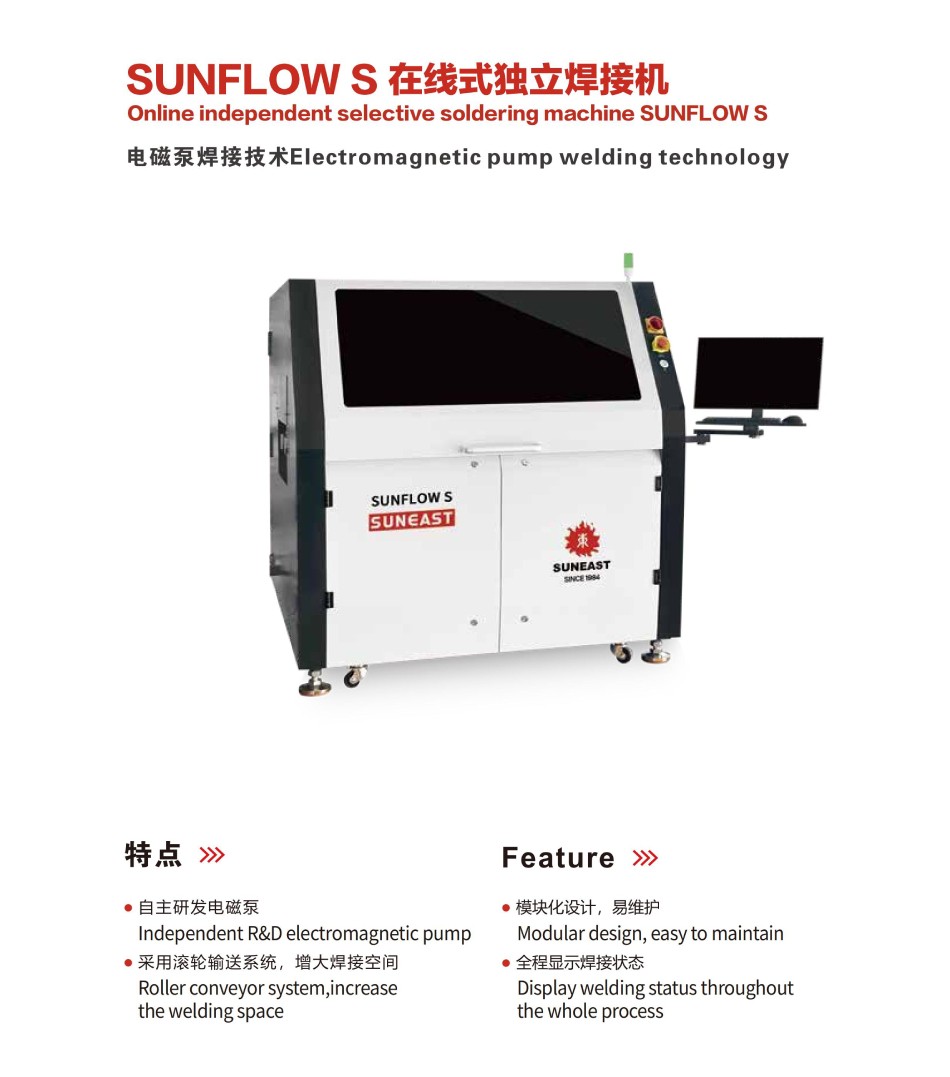

在線式獨立焊接機產品特點：
自主研發電磁泵
模塊化設計，易維護
采用滾輪輸送系統，增大焊接空間
全程顯示焊接狀態
標準機基本結構模塊：
| 預熱模塊 | 焊接模塊 | 傳送系統 |
選擇性焊接工藝過程：
1、傳送PCB板到指定位置；
2、根據設定程序對PCB板進行預熱、焊接；
3、PCB傳出；
基本工作原理:根據事先編制的程序控制PCB板移動到指定的位置后,經預熱,電磁泵平臺驅動電磁泵按預先設置程序移動到需要焊接的部位,然后焊接。

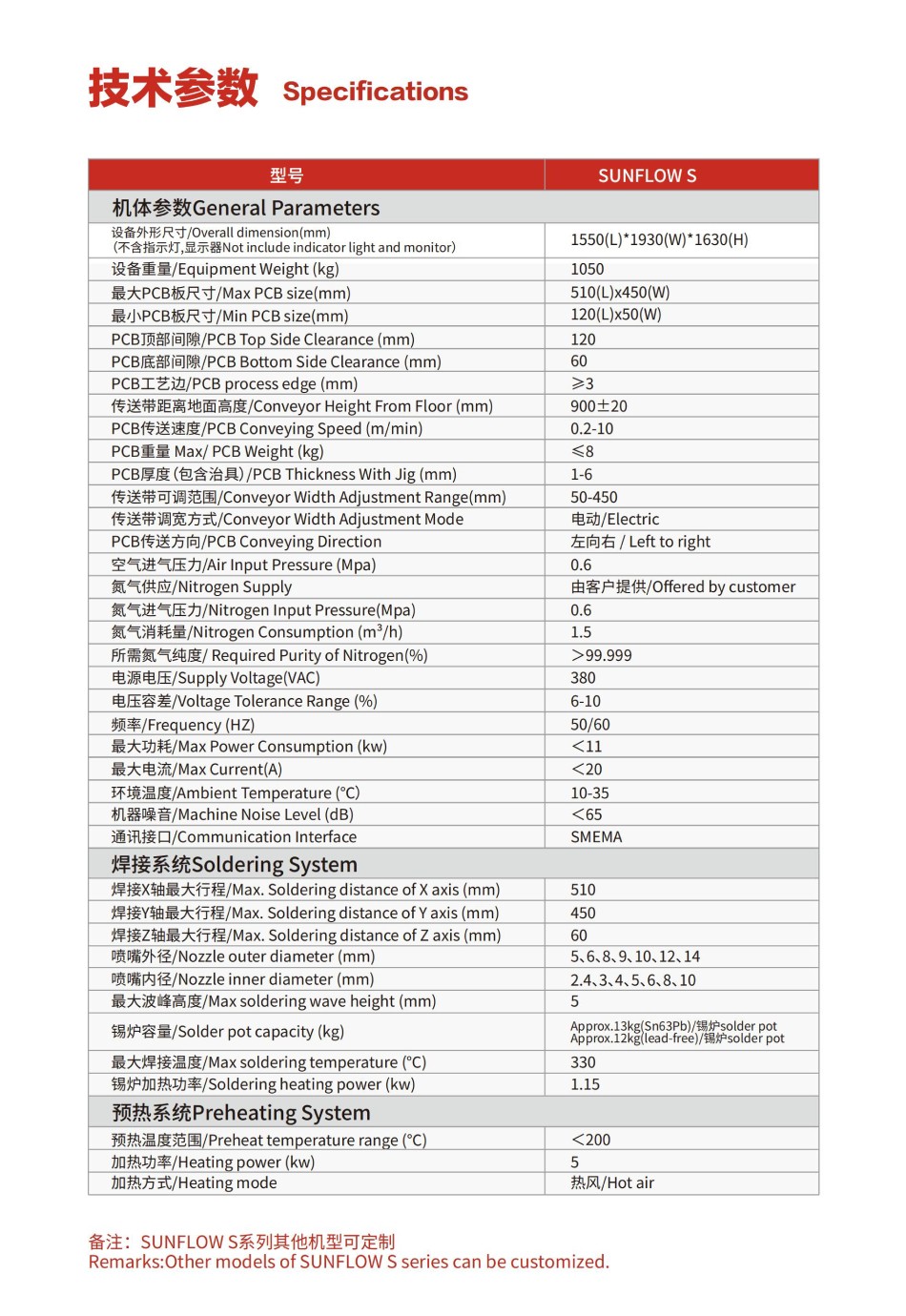

| 技術參數 | |
| 型號 | SUNFLOwS |
| 機體參數 | |
| 設備外形尺寸(不含指示燈，顯示器)(mm) | 1550(L)*1930(W)*1630(H) |
| 設備重量(kg) | 1050 |
| 最大PCB板尺寸(mm) | 510(L)x450(W) |
| 最小PCB板尺寸(mm) | 120(L)x50(W) |
| PCB頂部間隙(mm) | 120 |
| PCB底部間隙(mm) | 60 |
| PCB工藝邊(mm) | ≥3 |
| 傳送帶距離地面高度(mm) | 900±20 |
| PCB傳送速度(m/min) | 0.2-10 |
| PCB重量(kg) | ≤8 |
| PCB厚度(包含治具)(mm) | 1-6 |
| 傳送帶可調范圍(mm) | 50-450 |
| 傳送帶調寬方式 | 電動 |
| PCB傳送方向 | 左向右 |
| 空氣進氣壓力(Mpa) | 0.6 |
| 氮氣供應 | 由客戶提供 |
| 氮氣進氣壓力(Mpa) | 0.6 |
| 氮氣消耗量(m3/h) | 1.5 |
| 所需氮氣純度(%) | >99.999 |
| 電源電壓(VAC) | 380 |
| 電壓容差(%) | 6-10 |
| 頻率(HZ) | 50/60 |
| 最大功耗(kw) | <11 |
| 最大電流(A) | <20 |
| 環境溫度(℃) | 10-35 |
| 機器噪音(dB) | <65 |
| 通訊接口 | SMEMA |
| 焊接系統 | |
| 焊接X軸最大行程(mm) | 510 |
| 焊接Y軸最大行程(mm) | 450 |
| 焊接Z軸最大行程(mm) | 60 |
| 噴嘴外徑(mm) | 5、6、8、9、10、12、14 |
| 噴嘴內徑(mm) | 2.4、3、4、5、6、8、10 |
| 最大波峰高度(mm) | 5 |
| 錫爐容量(kg) |
Approx.13kg(無鉛)/錫爐 Approx.12kg(有鉛)/錫爐 |
| 最大焊接溫度(℃) | 330 |
| 錫爐加熱功率(kw) | 1.15 |
| 預熱系統 | |
| 預熱溫度范圍(℃) | <200 |
| 加熱功率(kw) | 5 |
| 加熱方式 | 熱風/Hot air |
| 備注：SUNFLOW S系列其他機型可定制 | |
