PERFECTFLOW 系列隧道式全程密封氮氣波峰焊，采用全球首創的焊接區域密封解決方案和創新的分段傳輸方案,完美地應對了焊接工藝角度靈活可調的需求,板底過板空間加大的需求，解決了常規隧道式波峰焊的分段輸送卡板問題,使用操作維護不便等問題,將波峰焊接氮氣保護工藝的應用效果發揮到極致，極大地提升了隧道式波峰焊設備性能和焊接工藝品質。

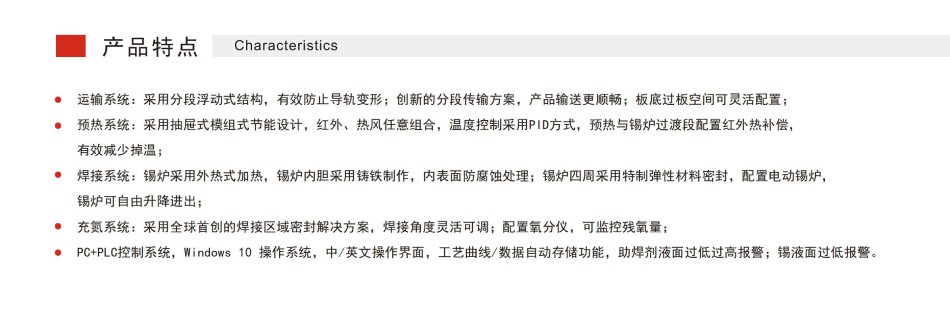

PERFECTFLOW 系列隧道式全程密封氮氣波峰焊產品特點：

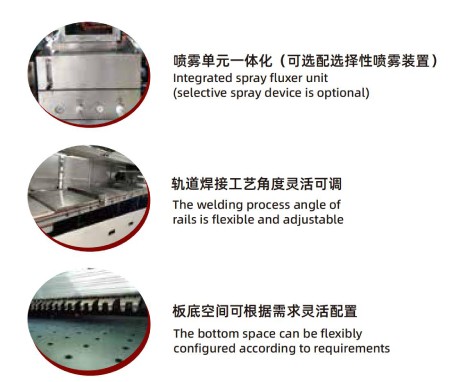

運輸系統：采用分段浮動式結構，有效防止導軌變形;創新的分段傳輸方案，產品輸送更順暢。板底過板空間可靈活配置；
預熱系統：采用抽屜式模組式節能設計，紅外、熱風任意組合，溫度控制采用PID方式，預熱與錫爐過渡段配置紅外熱補償，有效減少掉溫;
焊接系統：錫爐采用外熱式加熱，錫爐內膽采用鑄鐵制作，內表面防腐蝕處理;錫爐四周采用特制彈性材料密封，配置電動錫爐，錫爐可自由升降進出；
充氮系統：采用全球首創的焊接區域密封解決方案，焊接角度靈活可調;配置氧分儀，可監控殘氧量；
PC+PLC控制系統：Windows10操作系統，中/英文操作界面，工藝曲線/數據自動存儲功能，助焊劑液面過低過高報警;錫液面過低報警。
| 型號 | PERFECTFLOW/350 | PERFECTFLOW/450 | PERFECTFLOW/610 |
| 外形尺寸(mm) | 6000×1422×1750 | 6000×1522×1750 | 6000×1692×1750 |
| 重量 | 約1850kg | 約2050kg | 約2300kg |
| 電源 | 3PH 380V 50HZ | 3PH 380V50HZ | 3PH 380V 50HZ |
| 啟動功率 | 33KW | 33KW | 45KW |
| 正常運行功率 | 8.5KW | 9KW | 11KW |
| 控制系統 | PC+PLC | PC+PLC | PC+PLC |
| 噴霧移動 | 步進馬達 | 步進馬達 | 步進馬達 |
| 噴霧氣壓 | 0.2Mpa~0.4Mpa | 0.2Mpa~0.4Mpa | 0.2Mpa~0.4Mpa |
| 助焊劑流量控制 | 可選項 | 可選項 | 可選項 |
| 助焊劑自動添加 | 標配 | 標配 | 標配 |
| 抽風方式 | 上抽風 | 上抽風 | 上抽風 |
| 抽風管直徑(mm) | φ250 | φ250 | φ250 |
| 抽風機功率 | 750 | 750 | 750 |
| 預熱方式 | 微熱風/紅外 | 微熱風/紅外 | 微熱風/紅外 |
| 溫度控制方式 | PID | PID | PID |
| 預熱區數量 | 3 | 3 | 3 |
| 預熱區長度(mm) | 1800 | 1800 | 1800 |
| 預熱溫度可調范圍 | 溫室~200℃ | 溫室~200℃ | 溫室~200℃ |
| 預熱升溫時間(min) | 約12min(設置:150℃） | 約12min(設置:150℃） | 約12min(設置:150℃） |
| 熱風馬達 | 250W 3PH 220 VAC | 250W 3PH 220 VAC | 250W 3PH 220 VAC |
| 寬度范圍(mm) | 50~350 | 50~450 | 50~610 |
| PCB傳送方向 | L→R(可選:R→L) | L→R(可選:R→L) | L→R(可選:R→L) |
| 傳送速度范圍(mm/min) | 500~1800 | 500~1800 | 500~1800 |
| 運輸高度(mm) | 750±20 | 750±20 | 750±20 |
| 允許PCB元件高度(mm) | 上120，下15 | 上120，下15 | 上120，下15 |
| 速度控制方式 | 變頻器閉環無級調速 | 變頻器閉環無級調速 | 變頻器閉環無級調速 |
| 爪 | 重型雙鉤爪，可選：治具專用爪 | 重型雙鉤爪，可選：治具專用爪 | 重型雙鉤爪，可選：治具專用爪 |
| 導軌角度 | 4.5~6.3° | 4.5~6.3° | 4.5~6.3° |
| 錫爐類型 | 機械式 | 機械式 | 機械式 |
| 錫爐材質 | 鑄鐵 | 鑄鐵 | 鑄鐵 |
| 波峰調節方式 | 變頻器:電腦數字控制 | ||
| 冷卻方式 | 氮氣風刀冷卻 | ||
| 錫爐加熱功率 | 13.5KW | 13.5KW | 18KW |
| 錫爐最高溫度 | 300℃ | 300℃ | 300℃ |
| 錫爐容量 | 約480kg | 約550kg | 約640kg |
| 波峰驅動功率 | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| 錫爐升溫時間 | 約150min(設置:250℃) | 約150min(設置:250℃) | 約150min(設置:250℃) |
| 爐溫控制方式 | PID | PID | PID |
| 洗爪系統 | 毛刷 | 毛刷 | 毛刷 |
| 供氮純度要求 | 99.999% | 99.999% | 99.999% |
| 氮氣消耗量 | 約20m3/h | 約22m3/h | 約25m3/h |
| 氮氣氣壓 | 0.4Mpa~0.6Mpa | 0.4Mpa~0.6Mpa | 0.4Mpa~0.6Mpa |
| 噴霧外置機型(可選項) 整體長度增加500mm | PERFECTFLOW/350-Z | PERFECTFLOW/450-Z | PERFECTFLOW/610-Z |
